屏蔽罩的作用、構成、應用介紹

屏蔽罩的作用、構成、應用介紹

文章編輯:xlcmetal發布時間:瀏覽次數:
[導讀:]屏蔽罩的構成及應用:屏蔽罩的分類:屏蔽罩的作用:
屏蔽罩的作用、構成、應用介紹

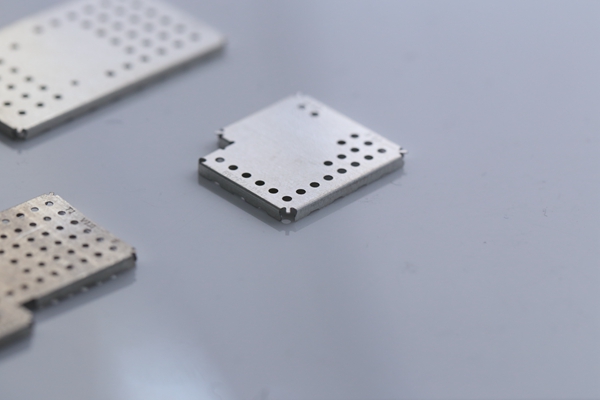

屏蔽罩的構成及應用:


1.由支腿及罩體組成,支腿與罩體為活動連接;罩體呈球冠狀。


2.此部件主要應用于手機,GPS等領域,是防止電磁干擾(EMI)、對PCB板上的元件及LCM起屏蔽作用。


3.屏蔽罩的材料一般采用0.2mm厚的不銹鋼和洋白銅為材料,其中洋白銅是一種容易上錫的金屬屏蔽材料。采用SMT貼片時應考慮吸盤的設計。

屏蔽罩的分類:


1.固定式:用SMT直接焊到PCB板上。


2.可拆式:用結構和LCM結合或直接用shielding_cover上的突起扣在shielding_frame。

屏蔽罩的作用:


用屏蔽體將元部件,電路,組合件,電纜或整個系統的干擾源包圍起來,防止干擾電磁場向外擴散;用屏蔽體將接收電路,設備或系統包圍起來,防止它們受到外界電磁場的影響。



屏蔽罩固定夾的廣泛應用,各種材質的屏蔽夾都出來了,就拿屏蔽行業來說,可以分為電屏蔽和磁屏蔽。比較好的做法是電磁屏蔽分開做,也就是做幾層屏蔽。如果要求電磁一起屏蔽了,那么用鐵質的比較好。雖然鐵導電率次于銅鋁,但是銅鋁均沒有磁屏蔽的功效。


屏蔽罩固定夾的托盤流動空間太大,貼片時輕易擺動,造成吸取不到,必需是物料放在托盤中,有1.0MM左右的流動空間,太大造成物料擺動,太小取料可能取不上來。我公司手機屏蔽罩主要采用0.2MM的洋白銅、不銹鋼沖壓,產品尺寸精準、平面度好、易上錫、屏蔽機能好,裝配輕易、牢固,質量優異。

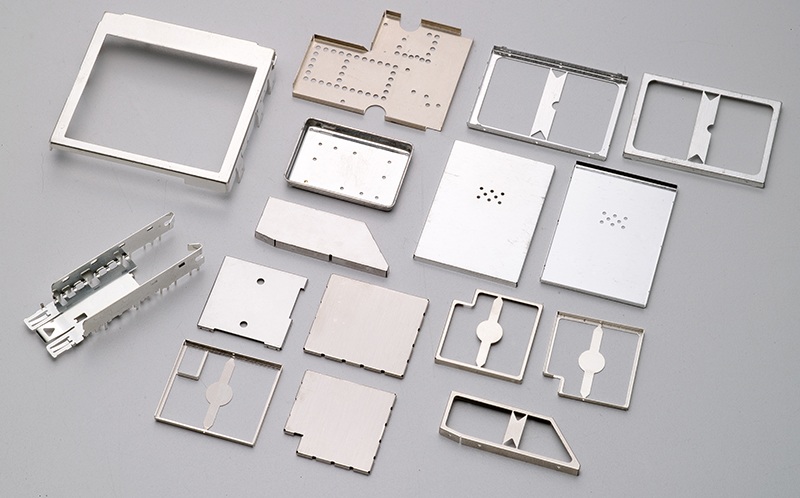

屏蔽罩固定夾一般采用不銹鋼折彎加工,拉深用,鍍錫鋼帶馬口鐵皮等。主要產品有射頻屏蔽件、基帶屏蔽罩、SIM卡支架、LCD框等手機精密配件,以及電子產品、醫療機械所用五金沖壓、自動車床、彈簧等配件。


屏蔽罩固定夾要求無油污,無披鋒,無劃傷,不變形,沖壓公差在0.1MM以內,屏蔽蓋的取料點大小要合適,取料點盡量在物料中間,取料點的尺寸最好是Φ6.0mm,取料點越大,貼片的不亂性越高,效率也就越高。
